Justerbar gravitationsventil för behandling av hydrocefalus

MIETHKE M.blue® – Ett balanserat sätt att leva. Inspirerat av dig.

När man utvecklar en hydrocefalusventil som skall erbjuda en optimal och individuell behandling är det viktigt att fokusera på den flexibla justerbarheten av öppningstrycket under den aktiva delen av dagen, dvs den upprättstående kroppspositionen. Efter gravitationsventiler med fasta tryck och justerbara gravitationsventiler ger nu M.blue® shuntarna nya möjligheter till neurokirurger och patienter. M.blue® är nästa generations hydrocefalusventiler som arbetar på ett positionsberoende sätt och är resultatet av 26 års forskning och erfarenhet av ventilteknologi inom hydrocefalus samt tack vare feedback från en mängd läkare och patienter över hela världen.

Grandparents with grandson enjoying time together in park.

Pålitlig. Balanserad. Enkel. Individuell.

M.blue® tar proSA® shunten till nästa nivå genom att kombinera den justerbara gravitationsenheten med en fast differentialtrycksenhet. Tillsammans justerar dessa två enheter automatiskt öppningstrycket beroende på patientens kroppsposition. För särskilt utmanande former av hydrocefalus, och som kräver en ännu högre flexibilitet i behandlingen, finns M.blue plus®, där den justerbara gravitationsenheten kombineras med en justerbar differentialstrycksenhet.

Lär dig mer om M.blue®

  • EN ventil för de speciella omständigheterna för ett liv med hydrocefalus: rörlighet, tillväxt, förändringar i sjukdomsförloppet
  • 2 i 1 teknologi: justerbar gravitationsenhet i kombination med fixerad differentialstrycksenhet i EN ventil
  • Unik och kompromisslös tryckanpassning för att optimera individuella patientbehov.
  • Minsta justerbara gravitationsventilen i världen
  • Effektivt skydd mot överdränering genom individuellt och kontinuerligt justerbart öppningstryck från 0-40 cmH2O
  • MR-kompatibel upp till 3 Tesla - röntgenkontroll efter MR är inte nödvändig, ingen ytterligare strålningsexponering för patienten
  • Säker mot magnetism som patienten utsätts för i vardagen via smartphones, leksaker, induktionskokare och säkerhetskontroller på flygplatser etc. och som kan orsaka oavsiktlig justering av shuntventilen
  • Innovativt M.blue plus® omställningsinstrument för M.blue® och proGAV® 2.0
  • Enkel, säker och bekväm justering
  • Precisionsteknik
  • Robust och enormt tålig: tillverkad av titan

M.blue® är en hydrocefalus-ventil som arbetar på ett positionsberoende sätt. Den består av en justerbar gravitationsenhet och en fast differentialstrycksenhet.

Kombinationen av dessa två enheter garanterar automatisk justering av öppningstrycket beroende på patientens kroppsposition och motverkar därmed risken för eventuella komplikationer med överdränage, särskilt i upprätt och aktiv kroppsposition.

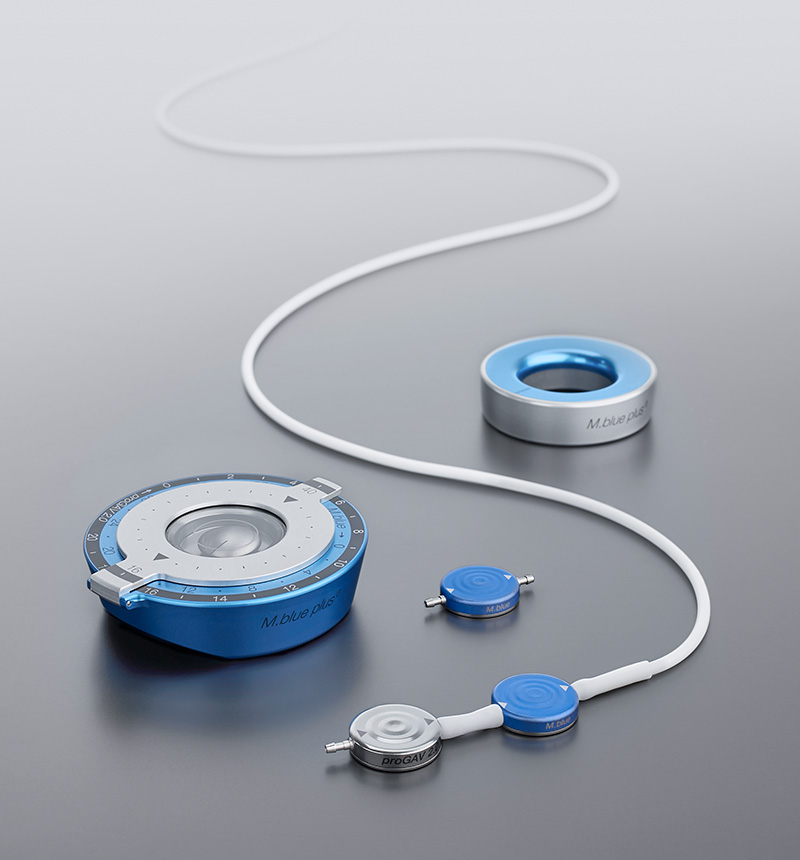

Särskilt utmanande och svåra former av hydrocephalus kräver en behandling med stor flexibilitet. Detta är vad M.blue plus® står för: en kombination av en justerbar gravitationsenhet och en justerbar differentialstrycksenhet (proGAV® 2.0).

Båda M.blue®-varianterna är tillverkade av robust och biokompatibelt titan och är resultatet av noggrant ingenjörskap.

Differentialstrycksenheten i M.blue® finns tillgänglig i enheterna 0, 5, 10 och 15 cmH2O. Differentialstrycksenhetens valda öppningstryck är lika effektivt i alla kroppspositioner. Vid liggande läge arbetar endast differentialstrycksenheten och har vanligtvis ett lågt valt öppningstryck, så att ventilen tappar likvor under tidpunkter när det intrakraniella trycket ökar under sömn- och vilofaser. En mikrospiral fjäder som pressar en safirboll till sitt ändläge styr och reglerar rätt tryck. Om det intrakraniella trycket stiger över det valda öppningstrycket, ger fjädern vika, differentialstrycksventilen öppnas och tillåter likvor att passera tills det intrakraniella trycket har sjunkit igen.

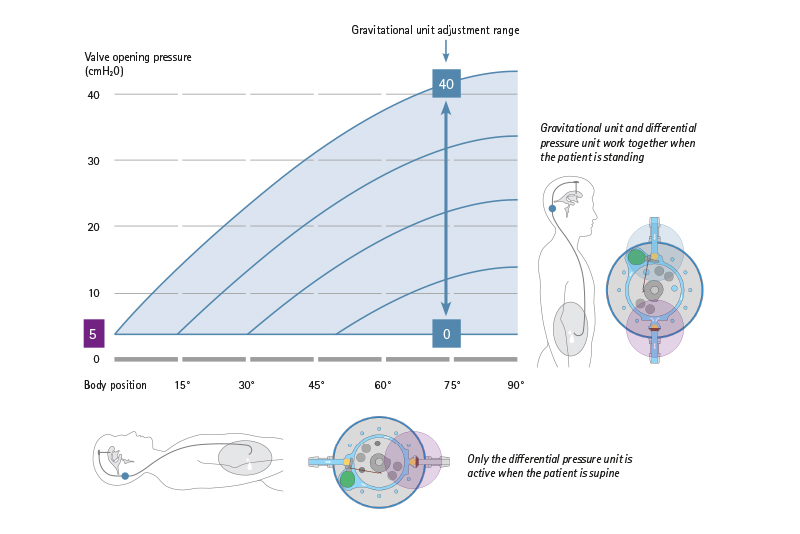

Gravitationsenheten i M.blue® är justerbar från 0-40 cmH2O och är endast aktiv i upprätt kroppsposition. Nu bestämmer summan av båda enheterna - gravitations- och differenstrycksenheten det totala öppningstrycket för M.blue®. Desto mer upprätt patienten är, desto högre öppningstryck på M.blue®. Ett avsevärt högre öppningstryck i dagens aktiva faser är särskilt viktigt eftersom hydrostatiska och hydrodynamiska effekten träder i kraft i upprätt kroppsställning och påverkar shuntsystemet och att det annars finns risk för överdränering.

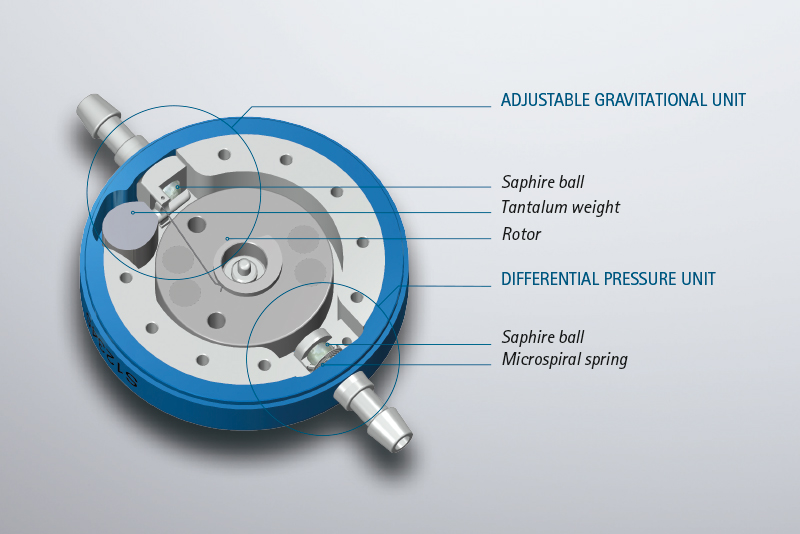

Gravitationsenhetens öppningstryck bestäms av en kombination av rotor, stavfjäder, tantalvikt och safirkula. Tantalvikten håller en safirboll i ändläge via en spak, som stänger eller öppnar ventilen. Beroende på patientens kroppsposition förändras tantalviktens påverkan på safirbollen och därmed ventilöppningstrycket. Lasten på stavfjädern som är ansluten till spaken kan med M.blue plus®-instrumentet justeras via en rotor som ställer in önskat öppningstryck.

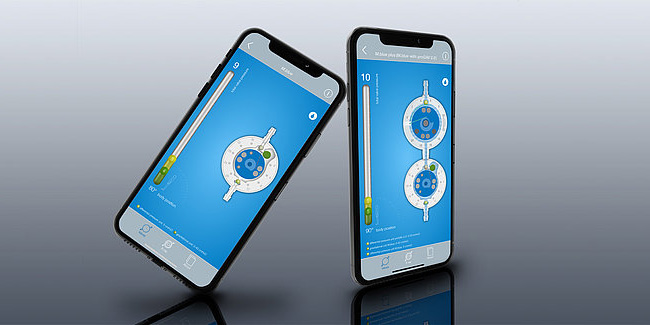

MIETHKE-appen visar på ett tydligt och pedagogiskt sätt funktionaliteten för justeringen och det positionsberoende öppningstrycket (gratis nedladdning för Android och för iOS).

Ladda ned nu:
iTunes Preview and Download >>
Google Play Preview and Download >>

Mer information om de olika trycknivåerna och dess röntgenverifiering kan hittas i nedladdningsområdet nedan.

Användarvänlig justering och verifiering

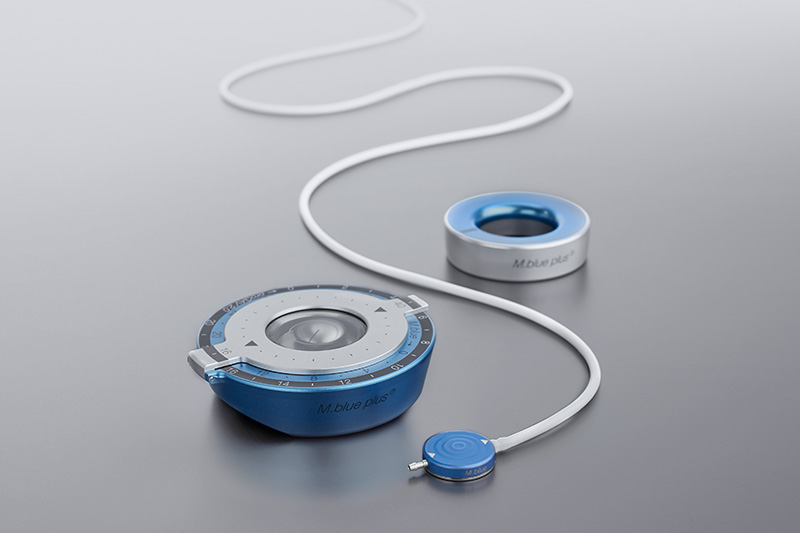

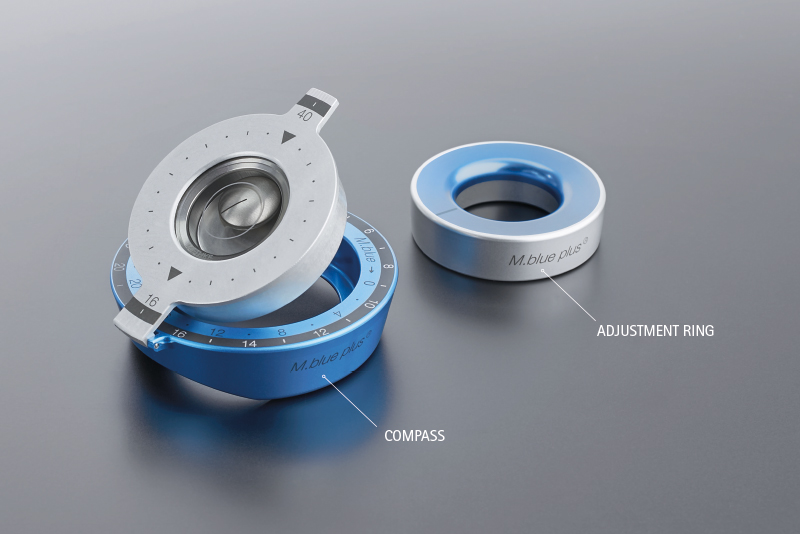

M.blue plus®-instrumentet används till att mäta, verifiera och justera trycknivån i M.blue®s justerbara gravitationsenhet (0-40 cmH2O) samt trycknivån i den justerbara differentialstrycksenheten (proGAV® 2.0 ) för M.blue plus®. Instrumentet används med enkelt handhavande av läkaren eller neurologen och gör justeringsprocessen bekväm för patienterna.

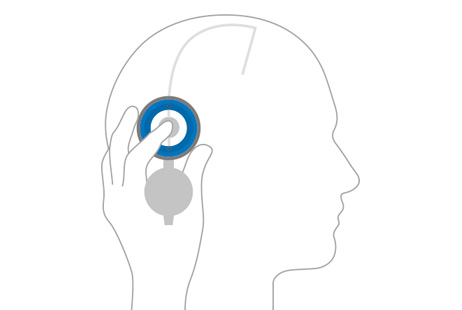

Lokalisera

Lokalisera ventilen genom att palpera området med fingret genom M.blue plus®-kompassens öppning.

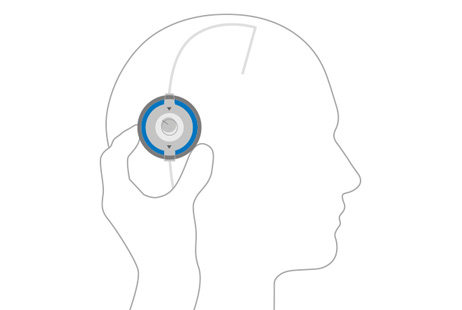

Verifiera

Stäng M.blue plus®-kompassen och använd flottören för att centrera med ventilens position och läs sedan av det aktuella öppningstrycket.

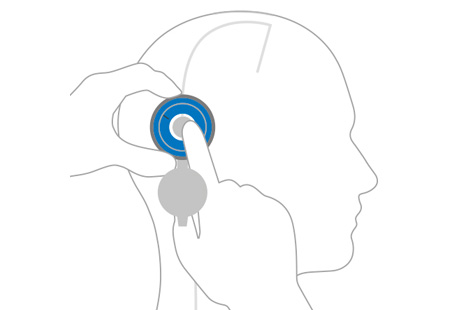

Justera

Infoga justeringsringen och ställ in önskad nivå för ventilöppningstrycket och tryck till på ventilen.

Efterjustering av ventilöppningstrycket rekommenderas att du verifierar inställd trycknivå.
